Технический формуляр и сервисный обзор калибра Sea-Gull ST6 (семейство TY6).

Калибр Sea-Gull ST6

Для профессионального использования часовыми мастерами и ремонтными мастерскими.

1. Архитектура и технические данные.

Калибр Sea-Gull ST6 (в международной номенклатуре часто обозначается как TY600–TY699 в зависимости от усложнений) - это исторический китайский калибр с автоматическим подзаводом, конструктивно восходящий к швейцарским механическим базам 1970-х годов. По своей сути это малогабаритный механизм, который для использования в мужских часах расширяется за счет увеличенных платин или пластиковых/латунных проставочных колец. Одним из известных брендов, использующих калибр ST6 в своих часах, является Timex.

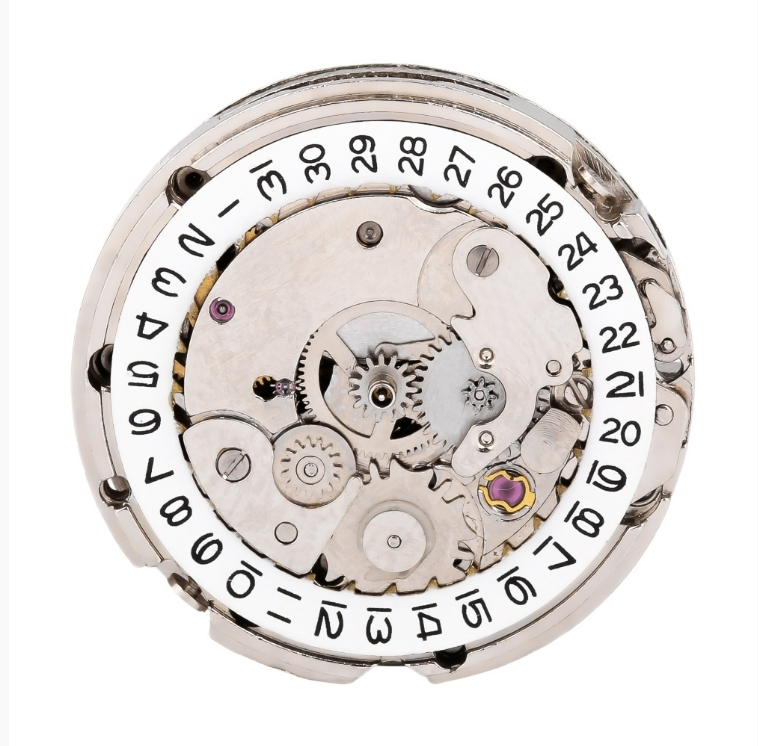

Калибр Sea-Gull ST6.

Кинематическая схема и ключевые узлы.

• Тип баланса. Гладкий, без винтов, с возможностью регулировки градусником.

• Противоударное устройство. Аналог системы Incabloc или Novodiac (в зависимости от года и фабрики выпуска). В современных ревизиях чаще используется упрощенный китайский аналог Incabloc.

• Система автоподзавода. Интегрированная, двунаправленная. Использует реверсивные колеса (аналог системы ETA). Оснащена фрикционной муфтой (заводной барабан с уздечкой скольжения), защищающей пружину от перетяжки.

• Модуль календаря: Быстрая корректировка даты осуществляется во втором положении заводной головки. Привод диска даты - мгновенного или полумгновенного действия (в зависимости от модификации).

Паспортные характеристики.

1. Специфика разборки, дефектовки и сборки.

Процедура обслуживания ST6 в целом стандартна для анкерных механизмов, однако имеет несколько критических нюансов, на которые мастер должен обратить внимание.

Демонтаж и особенности узлов.

Извлечение вала. Переведите вал в положение перевода стрелок (крайнее внешнее). Слегка нажмите на пушер фиксатора вала (расположен со стороны мостов, рядом с коронным колесом) строго вертикально. Внимание: избыточное нажатие приведет к соскоку переводного рычага, что потребует полной разборки циферблатной стороны для переустановки ремонтуара.

Мост автоподзавода. Снимается единым модулем вместе с ротором. Перед разборкой колесной системы обязательно убедитесь, что пружина полностью спущена через клик (собачку).

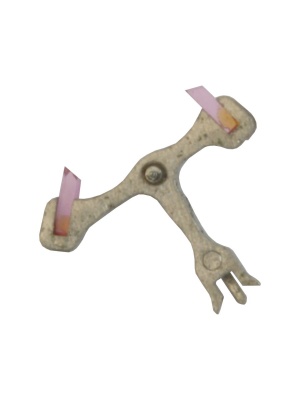

Анкерный мост. Имеет тенденцию к легкой деформации при чрезмерной затяжке винта. При сборке центрируйте цапфы анкерной вилки с особой аккуратностью - они крайне хрупкие.

Карта смазки (Рекомендация для сервис-мастеров).

• Высокоскоростные узлы (цапфы баланса, анкерного колеса, палеты вилки): Масло низкой вязкости типа Moebius 9010 или отечественный аналог МЦ-3. Палеты смазывать микродозой на рабочую плоскость импульса.

• Среднескоростные узлы (минутное, промежуточное, секундное колеса): Масло средней вязкости типа Moebius HP-1300 (или Moebius D5).

• Ремонтуар и календарный модуль (пазы, кулачки, переключатели): Консистентная смазка типа Moebius 9501 или 9504.

• Стенки барабана (для скользящей накладки автоподзавода): Тяжелая графитовая или специализированная смазка для фрикционов (например, Moebius 8217 / Kluber P125).

1. Типичные неисправности («болячки») и методы их устранения.

Калибр ST6 - утилитарный механизм. Большинство проблем связано не с его конструкцией, а со старением смазки или заводскими огрехами бюджетных сборок (в часах класса No-Name).

Проблема 1. Быстрый износ или заклинивание реверсивных колес автоподзавода.

• Симптомы. Часы перестают заводиться от колебаний ротора, либо ротор бешено вращается при ручном заводе головкой («вертолет»).

• Причина. Загустение смазки в микроподшипниках реверсивных колес или попадание металлической стружки.

• Решение. Тщательная ультразвуковая чистка колес автоподзавода в бензине Галоша. Смазка специализированным ультралегким маслом (или погружение в раствор Moebius Fixodrop с последующей просушкой). В случае сильного износа зубьев — полная замена реверсивных колес (благо, доноры дешевы).

Проблема 2. Просадка точности и амплитуды («грязный» ход).

• Симптомы. Амплитуда баланса падает ниже 200° в горизонтальных положениях, часы сильно отстают.

• Причина. Заводское загрязнение, плохая финишная очистка деталей на китайских фабриках второго эшелона, «сухой» узел баланса.

• Решение. Полный репассаж с обязательной промывкой бушонов (камней баланса) с обеих сторон. Проверка плоскости спирали Бреге (волоска) — иногда витки слипаются из-за остатков заводского масла. После промывки и правильной смазки амплитуда исправного ST6 должна составлять 260°–295° при полном заводе.

Проблема 3. Срыв резьбы винтов или поломка переводного вала

• Симптомы. Невозможно зафиксировать винт моста; вал ломается у основания резьбы при переводе даты/времени.

• Причина. Использование относительно мягких сплавов в винтах и фурнитуре на дешевых модификациях механизма.

• Решение. При сборке строго контролируйте усилие затяжки. Не используйте массивные отвертки с широким шлицем там, где требуются прецизионные отвертки 0.80–1.00 мм. При замене вала используйте оригинальные детали Sea-Gull, так как валы от схожих механизмов (например, Miyota 8200 или Минск 2614) имеют другой шаг резьбы и профиль квадрата.

1. Диагностика на приборе (Timegrapher).

При настройке механизма на ППЧ (приборе проверки часов) ориентируйтесь на следующие референсные показатели:

• Угол подъема баланса (Lift Angle). Для калибра ST6 составляет 49° (обязательно выставите этот параметр на приборе для корректного отображения амплитуды).

• Выкачка (Beat Error). Допустимое значение до 0.5 мс. Регулируется подвижной колонкой волоска. Механизм отзывчив к регулировке, выставить «в ноль» (0.0–0.1 мс) не составляет труда.

• Изохронизм. Разница в показаниях между горизонтальными положениями (Dial Up / Dial Down) и вертикальными (Crown Down / Crown Up) может достигать 15–20 секунд. Это конструктивная норма для данного класса. Старайтесь настраивать средний суточный ход с небольшим плюсом (+5... +12 сек/сут) в положении «циферблатом вверх».

1. Резюме для мастерской.

Sea-Gull ST6 - это ремонтопригодный и предсказуемый механизм. Главное правило при работе с ним - не жалеть времени на полноценную мойку (китайская заводская смазка часто идет с хлопьями или пересушена изначально). Механизм прощает мастерам мелкие ошибки, обладает высокой взаимозаменяемостью деталей внутри линейки TY600 и при качественном репассаже способен стабильно отработать межсервисный интервал в 3–5 лет.
