Тест батарейки с помощью прибора для диагностики кварцевых часов WITSCHI NEW TECH HANDY II.
1 февраля 2024 13:37
// Технологии
Общая информация.
Напряжение часовой батарейки остаётся неизменным вплоть до самого конца её жизни и падает только в момент полного её истощения. Тест батарейки, даже под нагрузкой, покажет годна ли она на данный момент или полностью разряжена. Информацию об оставшемся сроке службы батарейки получить невозможно! Батарейку также необходимо визуально проверять на протечку электролита. Если на батарейке виден белый солеобразный налет, то её необходимо заменить даже если напряжение в норме.
Процедура тестирования.

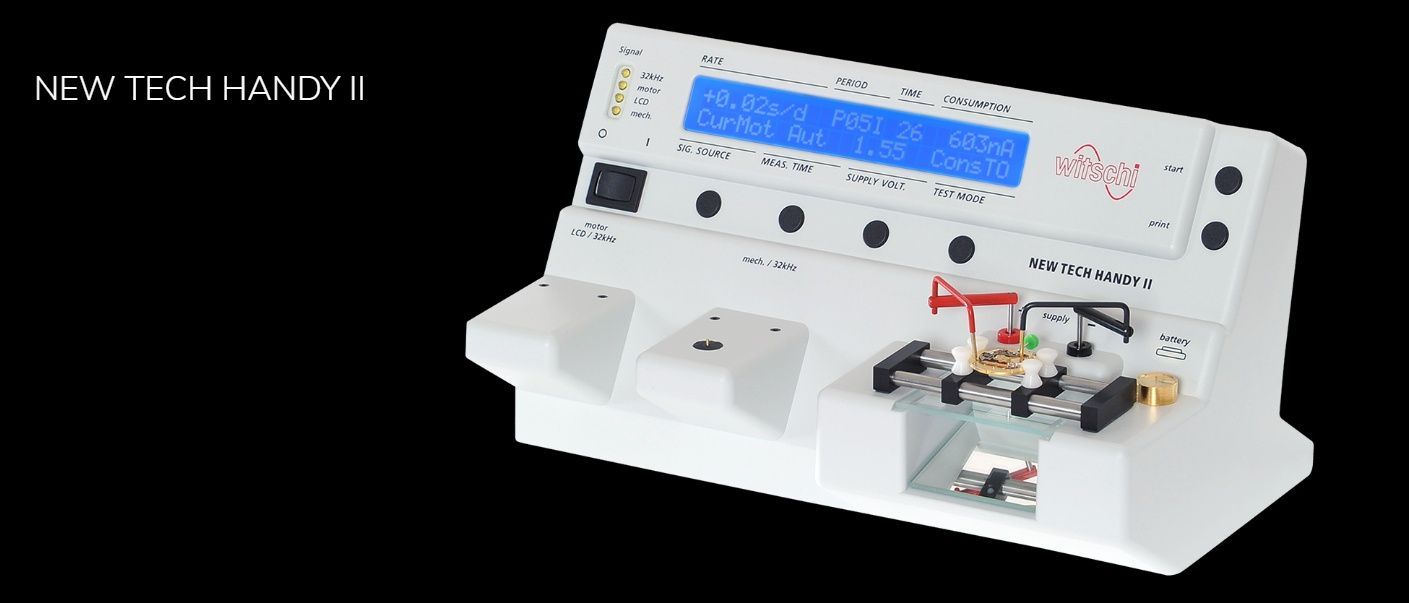

Кнопкой TEST MODE установите прибор в режим Batt.
Установка батарейки для теста.
Положите батарейку положительным (+) полюсом на держатель battery и соедините отрицательный (-) полюс с чёрным контактным зондом или чёрным измерительным щупом.
Допускается тестирование батарейки прямо в открытых часах, используя измерительные щупы. При тестировании необходимо строго соблюдать полярность! Обычно у часовой батарейки корпус – это (+), крышка – (-). Для литиевых батареек наоборот: корпус – это (-), крышка – (+).
Результаты.
Напряжение батарейки вместе с базовой нагрузкой высвечивается слева на дисплее, правее высвечивается напряжение при подаче соответствующей нагрузки. Нагрузка батарейки допустимым сопротивлением показывает сможет ли она генерировать необходимый ток при сохранении рабочего напряжения. Базовая нагрузка 2 мОм даётся сразу при контакте измерительного щупа с батарейкой – это соответствует обычному токопотреблению микросхемы кварцевых часов. Одновременно даётся импульсная нагрузка 2 кОм продолжительностью 10 мсек – это примерно соответствует пиковому импульсному токопотреблению микросхемы часов (например, при «перескоке» стрелок).
Нагрузка 100 Ом продолжительностью 500 мсек даётся нажатием кнопки SUPPLY VOLT. Нагрузка 100 Ом примерно соответствует токопотреблению микросхемы часов при включении подсветки. Нагрузка 100 Ом допустима только для батареек, рассчитанных на большой ток (High Drain)!1)
Возможные значения напряжений для батареек.
-
Оксид-серебряные батарейки с малым током (low drain) 2), нагрузка 2 кОм:
- Батарейка хорошая - напряжение 1.45 – 1.59 Вольт.
- Батарейка истощена - напряжение ниже 1.4 Вольт.
-
Оксид-серебряные батарейки с большим током (high drain)1) , нагрузка 100 Ом:
- Батарейка хорошая -напряжение 1.25 – 1.5 Вольт.
- Батарейка истощена - напряжение ниже 1.2 Вольт.
-
Ртутные батарейки с малым током (low drain) 2), нагрузка 2 кОм:
- Батарейка хорошая -напряжение 1.25 – 1.35 Вольт.
- Батарейка истощена - напряжение ниже 1.2 Вольт.
-
Пальчиковые батарейки (ААА) с большим током (high drain), нагрузка 100 Ом:
- Батарейка хорошая - напряжение 1.3 – 1.5 Вольт.
- Батарейка истощена - напряжение ниже 1.2 Вольт.
-
Литиевые батарейки 2.1 Вольт, нагрузка 2 мОм:
- Батарейка хорошая - напряжение 1.9 – 2.1 Вольт.
- Батарейка истощена - напряжение ниже 1.2 Вольт.
-
Литиевые батарейки 3.0 Вольт, нагрузка 2 мОм:
- Батарейка хорошая - напряжение 2.85 – 3.1 Вольт.
- Батарейка истощена - напряжение ниже 2.75 Вольт.
- Артикулы батареек Renata, рассчитанные на большой ток (high drain): 376, 361, 396, 392, 393, 370, 399, 380, 365, 391, 389, 350, 386, 357
-
Артикулы батареек Renata, рассчитанные на малый ток (low drain): 337, 335, 317, 379, 319, 339, 321, 364, 377, 346, 341, 315, 362, 397, 329, 384, 309, 373, 371, 395, 394, 366, 381, 390, 344, 301, 303.
